¿Por qué elegir una draga de succión con cortador?

2026-02-25 0 Déjame un mensaje

La guía definitiva para la draga de succión con cortador (CSD) | Qingzhou Jinqi

Esta guía completa explora cada faceta delDraga de succión con cortador(CDV)— desde su principio de funcionamiento y superioridad mecánica hasta la idoneidad del proyecto. Si usted es gerente de proyectos, ingeniero ambiental o inversionista, comprenderá por qué CSD domina el mundo del dragado. Destacamos ventajas, limitaciones y aplicaciones del mundo real, enriquecidas con conocimientos técnicos deQingzhou Jinqi Minería Machinery Co., Ltd., fabricante líder en equipos de dragado pesado.

📋 Tabla de contenidos

1. ¿Qué es exactamente una draga de succión con cortador?
2. ¿Cómo funciona una draga de succión con cortador bajo el agua?
3. ¿Cuáles son las principales ventajas de la draga de succión con cortador?
4. ¿Cuáles son las desventajas o límites al utilizar un CSD?
5. ¿Qué proyectos exigen una draga de succión con cortador?
6. ¿Cómo elegir la draga de succión con cortador adecuada para su sitio?
7. Preguntas frecuentes sobre la draga de succión con cortador

🔍 1. ¿Qué es exactamente una draga de succión con cortador?

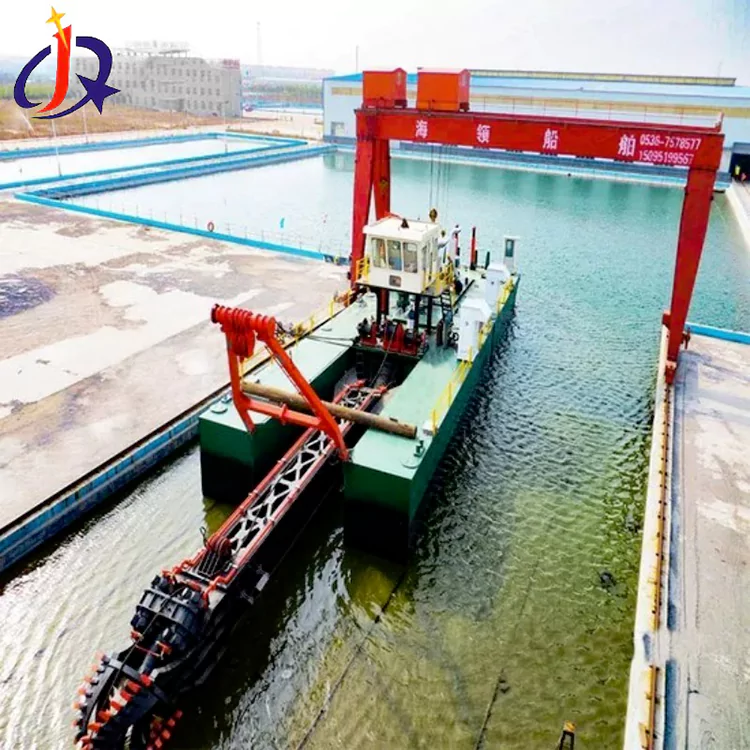

A Draga de succión con cortador(CSD) es un potente buque de dragado estacionario que utiliza un cabezal de corte giratorio para aflojar tierra, roca o sedimento compactado, mientras que una bomba sumergible integrada aspira simultáneamente el lodo a través de la tubería de succión y lo descarga a través de una tubería a un área de eliminación designada. A diferencia de las dragas de succión simples, lasDraga de succión con cortadorsobresale en materiales duros: arcilla, grava, arena y roca erosionada.Qingzhou Jinqi Minería Machinery Co., Ltd.ha refinado el diseño de CSD para lograr la máxima eficiencia con un tiempo de inactividad mínimo.

Normalmente, estas dragas no son autopropulsadas; pivotan sobre un poste de anclaje y se balancean de lado a lado usando cabrestantes laterales, cortando capas como una excavadora mecánica bajo el agua. La construcción robusta y el cortador de alto torque hacen de CSD el caballo de batalla de proyectos de recuperación de tierras, mantenimiento de puertos y minería.

⚙️ 2. ¿Cómo funciona una draga de succión con cortador bajo el agua?

El ciclo operativo se puede dividir en pasos coordinados. ADraga de succión con cortadorse posiciona usando dos puntas (una punta de trabajo, una punta auxiliar). El cabezal de corte gira y excava en el material, mientras que los chorros de agua a veces ayudan a fluidificar el suelo. La mezcla (sólidos + agua) ingresa a la boca de succión y es bombeada a través de una tubería que puede extenderse varios kilómetros. La draga se balancea formando un arco mediante cables de cabrestante anclados a la orilla o a pilotes. El sistema spud permite el avance después de cada corte.Qingzhou Jinqi Minería Machinery Co., Ltd.produce CSD con automatización avanzada para controlar la velocidad de giro, las rpm del cortador y la concentración de la bomba, maximizando la producción incluso en terrenos heterogéneos.

✅ 3. ¿Cuáles son las principales ventajas de la draga de succión con cortador?

🌟 Ventajas clave

Alta producción en material duro:El cortador puede desagregar arcilla compactada, coral y roca blanda.
Operación continua:Dragas 24 horas al día, 7 días a la semana con paradas mínimas.
Corte de precisión:Ideal para áreas confinadas cerca de puertos o estructuras.
Alta a larga distancia:El transporte por tuberías elimina las barcazas.
Baja turbidez:El corte mecánico reduce la suspensión en comparación con la succión simple.
Personalizable desde pequeño hasta mega tamaño:Qingzhou Jinqi ofrece bebidas carbonatadas de 8 a 36 pulgadas.

⚠️ Desventajas notables

Modo estacionario:Requiere reubicación mediante remolcador o cabrestantes propios; menos móvil que la tolva de arrastre.
Riesgo de obstrucción de tuberías:Los desechos pueden bloquear la succión.
Limitación de profundidad:Generalmente eficiente hasta 25-30 m; más allá de eso, se necesita asistencia de bomba sumergida.
Alta inversión inicial:La cortadora y la bomba de servicio pesado aumentan el CAPEX.
Sensibilidad a corrientes de aire poco profundas:Puede necesitar un dragado preparatorio para el acceso.

📊 Draga de succión con cortador: instantánea de capacidad (modelos Qingzhou Jinqi)
Máx. Profundidad de dragado	6 – 30 m (diseño personalizado)
Poder del cortador	30 kilovatios – 1200 kilovatios
Distancia de descarga	Hasta 4000 m (con bomba de refuerzo)
Salida típica	200 – 4500 m³/h (depende del suelo)
Aplicación preferida	Ríos, lagos, puertos, recuperación de tierras.

🧐 4. ¿Cuáles son las desventajas o límites al utilizar un CSD?

A pesar de su versatilidad, elDraga de succión con cortadorNo es una solución universal. Su dependencia de un sistema de tuberías lo hace menos adecuado para aguas abiertas con largas distancias de transporte, a menos que se agreguen refuerzos. Además, el cabezal de corte se desgasta rápidamente en materiales abrasivos, lo que requiere mantenimiento frecuente, un factor minimizado porQingzhou Jinqi Minería Machinery Co., Ltd.a través de una capa de carburo de cromo endurecido. Otro límite: la draga debe estar anclada; fuertes corrientes u olas pueden detener la producción. Para excavaciones profundas de más de 30 m, es obligatoria una versión de bomba sumergida, lo que aumenta la complejidad. Sin embargo, para el 80% de los proyectos terrestres y cercanos a la costa, la CSD sigue siendo incomparable.

🌍 5. ¿Qué proyectos exigen una draga de succión con cortador?

Desde la recuperación de tierras en Dubai hasta la extracción de arena en Vietnam, la CDS es esencial. Los usos típicos incluyen:

Profundización de puertos y puertos– eliminación de limos y arcillas duras.
Recuperación de tierras– bombear arena directamente al área de recuperación.
Dragado de embalses– restaurar la capacidad de almacenamiento de agua.
Extracción de minerales– arenas de estaño, oro o minerales pesados.
Remediación ambiental– eliminación de sedimentos contaminados con precisión.
Mantenimiento de canales y vías navegables.– mantener abiertos los canales de navegación.

📏 6. ¿Cómo elegir la draga de succión con cortador adecuada para su sitio?

La selección de un CSD implica el tipo de material, la tasa de producción y la distancia de descarga.Qingzhou Jinqi Minería Machinery Co., Ltd.aconseja:

Tipo de material	Potencia de corte recomendada	Ejemplo de tamaño de dragado
Arena/limo sueltos	Bajo (50-150kW)	Bomba de 10 pulgadas / 250 kW
Arcilla dura/grava	Mediano (200-400kW)	14-18 pulgadas / 500-800kW
Roca erosionada/coral	Alta (>500kW)	20-28 pulgadas / 1000+ kW

Considere también el sistema de spud: spud fijo para poca profundidad, spud móvil para posicionamiento continuo. Consulte siempre a un experto; Qingzhou Jinqi ofrece evaluación gratuita de proyectos.

❓ 7. Preguntas frecuentes sobre la draga de succión con cortador

❔ ¿Puede una draga de succión con cortador trabajar en roca dura?

Sí, pero con limitaciones. El CSD estándar corta roca erosionada o blanda (≤ 10 MPa). Para rocas más duras, se necesita un cortador especial de alta resistencia con dientes cortantes para rocas (picos de ataque puntuales) y un par elevado.Qingzhou Jinqi Minería Machinery Co., Ltd.fabrica CSD reforzado con potencia de corte de hasta 1200 kW, capaz de excavar piedra caliza y arenisca. Sin embargo, en el caso del basalto masivo, la perforación y la voladura pueden preceder al dragado.

❔ ¿Cuál es la distancia máxima de bombeo de una draga de succión con cortador?

Un CSD independiente normalmente bombea entre 500 y 2000 m. Con estaciones de refuerzo intermedias, la distancia puede superar los 6 km. El diámetro de la tubería, la concentración de sólidos y las pérdidas de carga definen el rango exacto. Qingzhou Jinqi diseña paquetes de refuerzo para recuperación a larga distancia para mantener la eficiencia. Sus ingenieros calculan el tamaño óptimo de la bomba para cada proyecto.

❔ ¿Cómo se compara una draga de succión con cortador con una draga de tolva de succión trasera?

CSD es estacionario, corta materiales duros y bombea a través de tuberías, perfecto para áreas confinadas y descarga fija. La draga de tolva de arrastre es móvil, aspira materiales sueltos mientras navega y transporta la carga al lugar de descarga. Para el mantenimiento de canales en mar abierto, es mejor seguir el rastro; para excavaciones de precisión cerca de estructuras, CSD gana. Muchos proyectos grandes utilizan ambos.Qingzhou Jinqi Minería Machinery Co., Ltd.Proporciona ambos tipos, garantizando un asesoramiento imparcial.

❔ ¿Qué mantenimiento requiere una draga de succión con cortador?

Piezas de desgaste habitual: dientes del cortador (cambiar cada 200 a 600 horas según la abrasión), impulsor de la bomba, revestimiento y boca de succión. Los cojinetes y los cabrestantes necesitan engrasarse. Qingzhou Jinqi diseña puntos de mantenimiento de fácil acceso y proporciona kits de repuestos en todo el mundo. La inspección programada de los sistemas hidráulicos y del accionamiento del cortador es fundamental para evitar averías.

🏭 ¿Listo para impulsar su proyecto de dragado con una draga de succión con cortador de clase mundial?

Qingzhou Jinqi Minería Machinery Co., Ltd.ofrece soluciones llave en mano desde CSD de 8 a 36 pulgadas, con puesta en marcha y capacitación in situ.CONTÁCTANOS.

📚 Referencias y lecturas adicionales

Asociación Internacional de Empresas de Dragado (IADC) – Hoja informativa sobre la draga de succión con cortador
Qingzhou Jinqi Minería Machinery Co., Ltd.– Línea oficial de productos CSD y especificaciones técnicas (folleto)
PIANC – Lineamientos de Dragado y Construcción de Puertos
ResearchGate: “Análisis de rendimiento de una draga de succión con cortador en suelos heterogéneos”
